一、NAT简介

目的

随着Internet的发展和网络应用的增多，IPv4地址枯竭已成为制约网络发展的瓶颈。尽管IPv6可以从根本上解决IPv4地址空间不足问题，但目前众多网络设备和网络应用大多是基于IPv4的，因此在IPv6广泛应用之前，一些过渡技术（如CIDR、私网地址等）的使用是解决这个问题最主要的技术手段。NAT主要用于实现内部网络（简称内网，使用私有IP地址）访问外部网络（简称外网，使用公有IP地址）的功能。当内网的主机要访问外网时，通过NAT技术可以将其私网地址转换为公网地址，可以实现多个私网用户共用一个公网地址来访问外部网络，这样既可保证网络互通，又节省了公网地址。

优点

作为减缓IP地址枯竭的一种过渡方案，NAT通过地址重用的方法来满足IP地址的需要，可以在一定程度上缓解IP地址空间枯竭的压力。NAT除了解决IP地址短缺的问题，还带来了两个好处：

  • 有效避免来自外网的攻击，可以很大程度上提高网络安全性。

  • 控制内网主机访问外网，同时也可以控制外网主机访问内网，解决了内网和外网不能互通的问题。

分类

根据实现方式的不同，NAT可分为以下几类：

🔔 NAT 分类

1、静态NAT：可将数据包的私网地址与公网地址进行一对一转换，但同时只允许一个私网终端访问互联网；

2、动态NAT：可将数据包的私网地址与公网地址进行一对多转换，可同时允许多个私网终端访问互联网，但非常消耗公网IP地址；

3、静态NAPT：可将数据包的私网地址、传输层端口与公网地址、传输层端口进行静态转换，既可以满足多个私网终端访问互联网，又节省了公网IP地址，但转换规则全都需要手动配置，几乎不使用；

4、动态NAPT：可将数据包的私网地址、传输层端口与公网地址、传输层端口进行动态转换，自动选择公网地址的出端口进行转换；

5、Easy-ip：动态NAPT的简单实现方式，NAPT允许多个公网IP地址的转换，而Easy-ip只允许转换为公网接口的IP地址，特别适合小型企业；

6、两次NAT：即Twice NAT，指源IP和目的IP同时转换，该技术应用于内部网络主机地址与外部网络上主机地址重叠的情况；

7、策略NAT：可根据源目地址、端口与协议进行转换，通常在防火墙上使用的一种NAT策略，可更精细的控制NAT策略；

8、NAT Server：以上NAT方式都是只允许私网终端主动访问公网时进行转换，公网无法对私网终端进行主动访问，而NAT Server可将私网内服务器的某个端口映射到公网IP的端口上，使得公网用户可进行访问（也可以整个私网地址映射到一个公网IP地址上，此时NAT Server与静态NAT效果一样）；

在配置时需要注意：静态NAT与NAT Server的整个地址映射时，监听的公网地址不能是该接口配置的IP地址；

实现原理

🔔 NAT实现原理

1、当私网终端访问公网服务器的数据包通过出口路由器时，如果配置了NAT，则将数据包外层的源IP地址与源端口转换为出口路由器公网地址与端口号；

2、在系统缓存中生成一个NAT会话表（NAT Session），其中记录的内部地址、端口号与出口路由器公网地址、端口号信息和目标服务器地址、端口等，当后续私网终端数据包再次发来如果匹配该会话表可直接进行转换，无需再通过匹配。

3、当服务器回复私网设备时，根据服务器发送数据包的源目的地址、端口等信息与本地的NAT Session表进行交叉匹配（服务器源与出口路由器的目的，服务器的目的与出口路由器的源）。如果交叉匹配成功，则将该回应报文中的目的地址、端口号转换为私网地址、端口号即可完成转换。因此该过程实际是一个：请求包转换源，回应包转换目的的过程；

4、如果是静态或者动态NAT，上述过程无需进行端口转换；

NAT过滤

NAT过滤是指NAT设备对外网发到内网的流量进行过滤，是设备启用NAT后默认开启的功能，包括以下4种类型：

🔔 NAT过滤的三种类型

  • Full Cone NAT（全锥形—NAT1）： 与外部地址无关的NAT过滤行为，内部设备与外部设备通信后在出口路由器上暴露一个端口，外部任意主机的任意端口访问该端口都可正常通信；

  • Restricted Cone NAT（IP限制锥形—NAT2）： 与外部地址相关的NAT过滤行为，内部设备与外部设备通信后在出口路由器上暴露一个端口，外部固定主机的任意端口访问该端口可正常通信；

  • Port Restricted Cone NAT（端口限制锥形—NAT3）： 与外部地址和端口都相关的NAT过滤行为（大部分家庭宽带的NAT类型，也是设备默认的NAT类型），内部设备与外部设备通信后在出口路由器上暴露一个端口，外部固定主机的固定端口访问该端口可正常通信；

  • Symmetric NAT（对称形—NAT4）： 不同外部主机不同外部地址和端口都相关的NAT，内部设备与不同外部设备通信后在出口路由器上分配不同的公网IP地址与端口，外部固定主机的固定端口访问该地址和端口才可正常通信，属于最严格最安全的类型，但局域网内设备的连接也最容易出现问题；

    总结： 前面三种NAT类型都是锥形网络，内网主机使用固定的公网IP和端口进行所有的外部通信，区别在于NAT设备防火墙的安全策略不同，对称形限制最严格，场景最复杂，通常运营商检测到用户使用PCDN后会将其NAT类型变为对称形网络。

image​

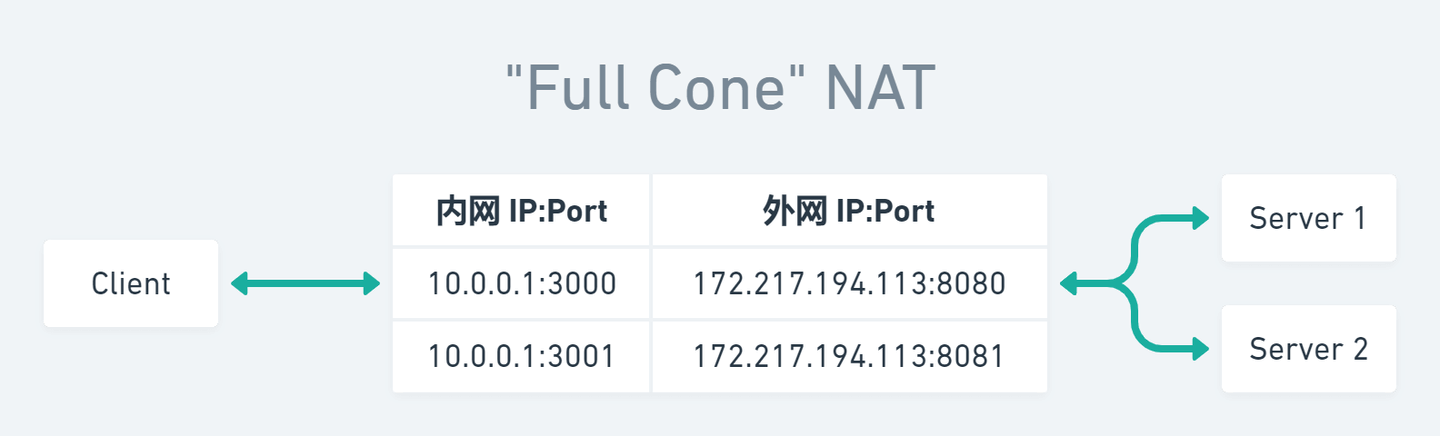

全锥形网络
​image​

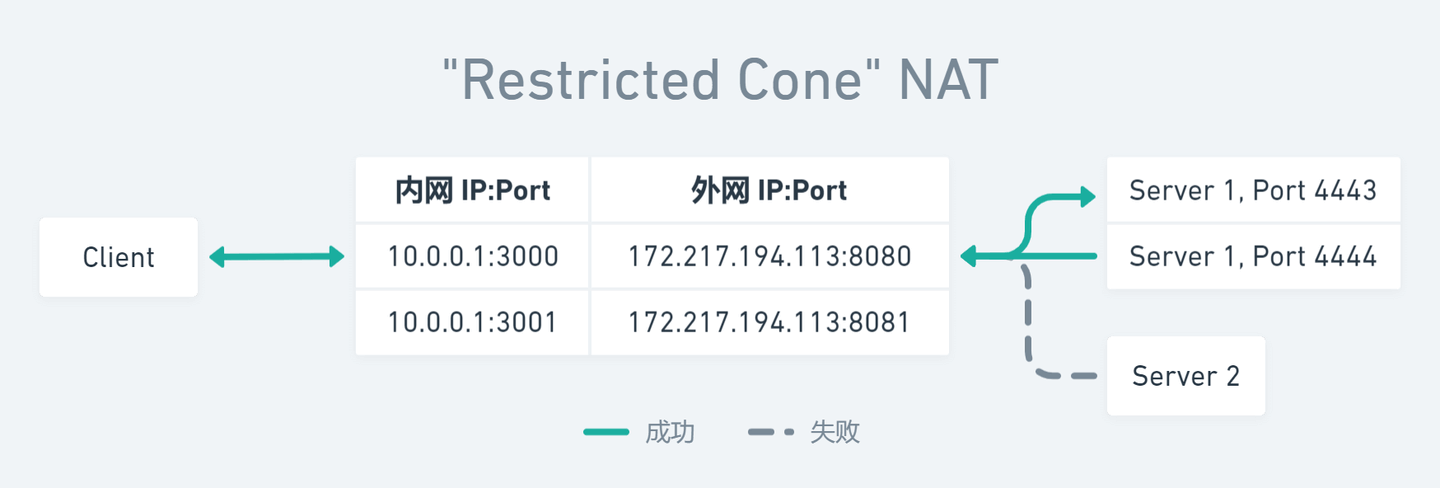

IP限制锥形网络
​image​

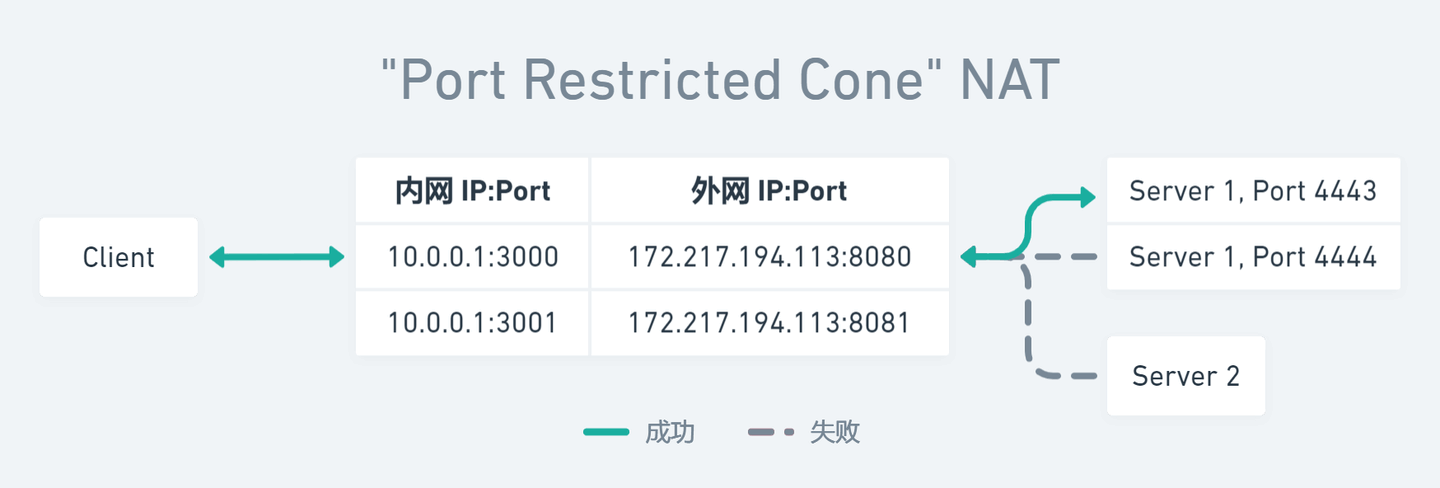

端口限制锥形网络
​image​

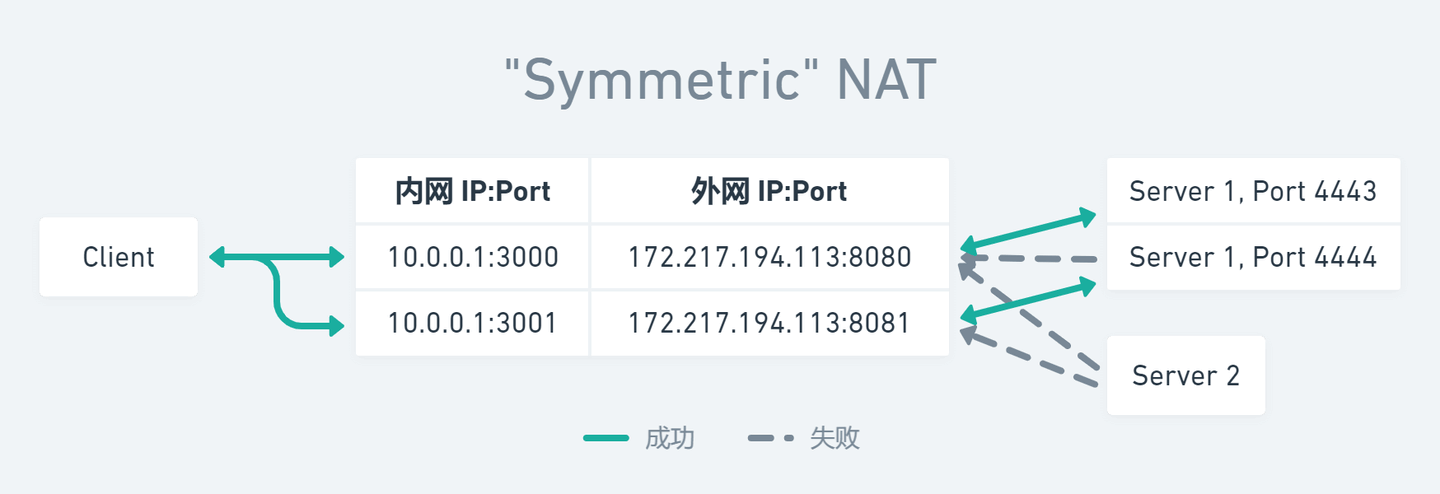

对称形网络

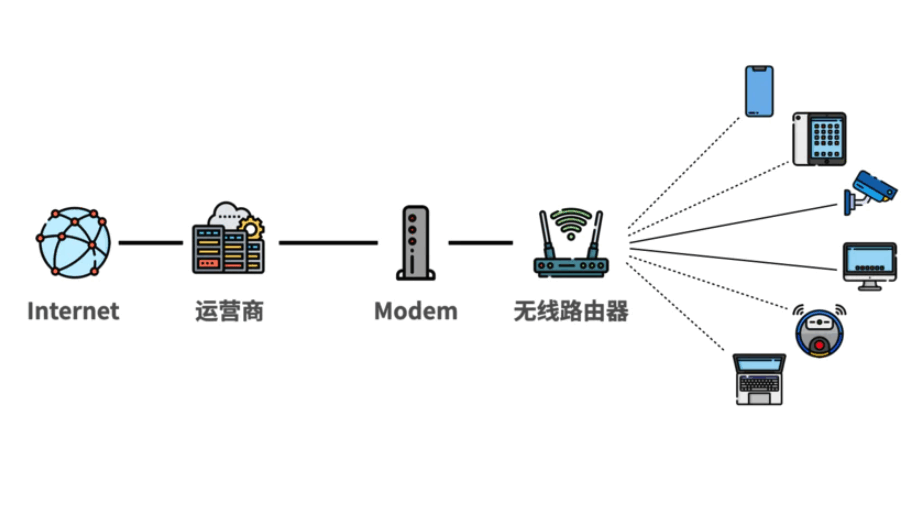

​image​

二、NAT配置

1、静态NAT配置

interface g 0/0/1                                                            # 公网接口
nat static global 20.1.1.2 inside 192.168.1.1 netmask 255.255.255.255		# 在本接口上监听20.1.1.2地址并映射到私网的192.168.1.1私网地址上

2、动态NAT配置

acl 2000
 rule permit source 192.168.1.0 0.0.0.255
#
nat address-group group_name 20.1.1.2 20.1.1.10
interface g 0/0/1
nat outbound 2000 address-group group_name no-pat

3、动态NAPT配置

acl 2000
 rule permit source 192.168.1.0 0.0.0.255
#
nat address-group group_name 20.1.1.2 20.1.1.10
interface g 0/0/1
nat outbound 2000 address-group group_name

4、Easy-ip配置

acl 2000
 rule permit source 192.168.1.0 0.0.0.255
#
interface g 0/0/1
nat outbound 2000

5、NAT Server配置

interface g 0/0/1
nat server protocol tcp global current-interface 8081 inside 192.168.1.1 80			# 将本接口地址的8081端口映射到私网192.168.1.1的80端口
nat server global 20.1.1.2 inside 192.168.1.1										# 在本接口上监听20.1.1.2地址并将其全部映射到私网192.168.1.1

‍
